O grampo de mola é um componente essencial na suspensão dos caminhões e implementos rodoviários, pois, ele é responsável por manter as lâminas do feixe de molas unidas, alinhadas e fixadas na posição correta no eixo. A medição das dimensões corretas dos grampos garante que a escolha do item seja assertiva e compatível, evitando falhas que possam comprometer a segurança e o desempenho da suspensão do veículo.

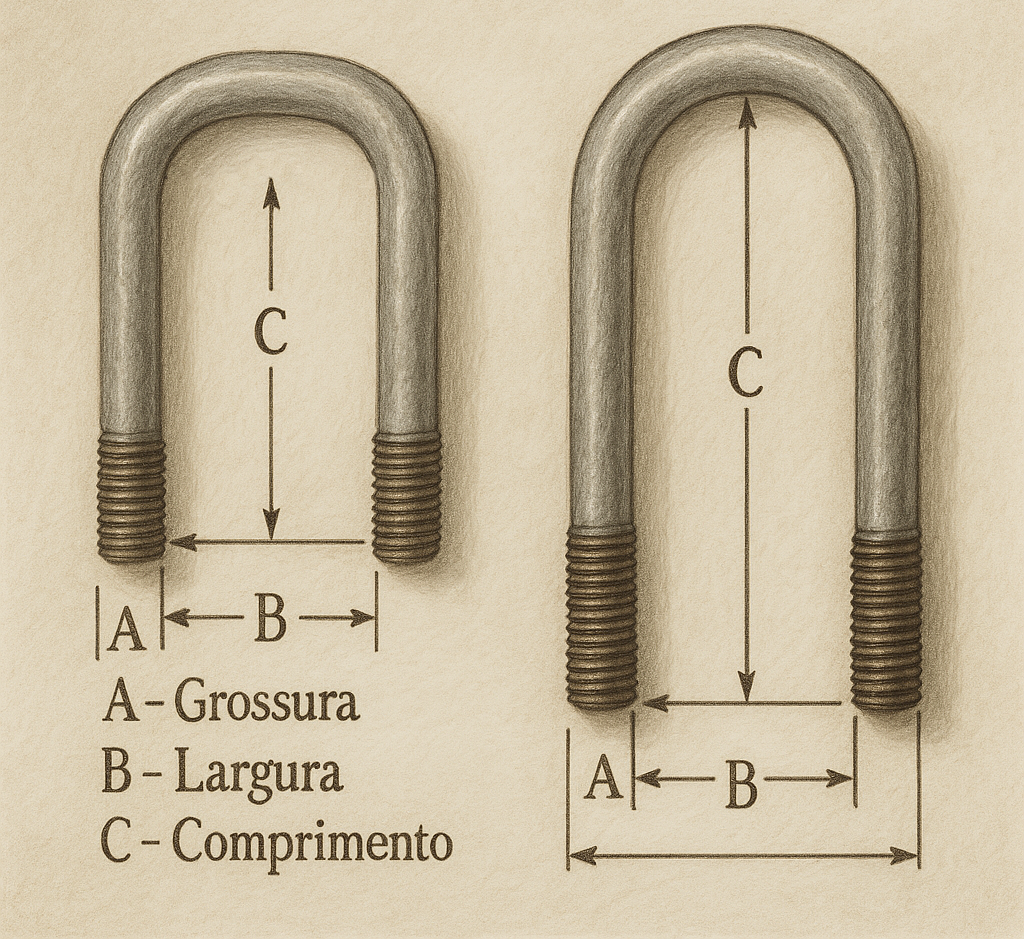

Neste tutorial, você aprenderá a medir corretamente um grampo de mola, incluindo as principais dimensões utilizadas na especificação: bitola (A), abertura (B) e comprimento (C), além de outras medidas essenciais.
Ferramentas Necessárias
Para medir um grampo de mola, você precisará de:
- Trena ou régua: Para medir o comprimento total e a abertura.
- Paquímetro: Para obter medidas precisas da bitola e fios de rosca.
- Luva de proteção: Para evitar lesões ao manusear peças metálicas.
- Escova de aço ou pano limpo: Para remover sujeira e ferrugem que possam atrapalhar as medições.
Passo a Passo: Como Medir um Grampo de Mola
- Identifique o Tipo de Grampo de Mola
- Verifique o modelo do feixe de molas e o formato do grampo instalado no caminhão (ex.: grampo em “U”, “V” ou “RETO”).
- Saber o tipo de grampo ajuda a entender as dimensões específicas que precisam ser medidas.
- Limpeza da Peça
- Use uma escova de aço ou pano limpo para remover resíduos de sujeira, ferrugem ou óleo acumulado.
- Isso é essencial para obter medidas precisas e evitar erros.
- Meça a Bitola (A)
- A bitola se refere ao diâmetro da perna lisa ou roscado do grampo.
- Utilize o paquímetro para medir a espessura externa do grampo e também os fios de rosca do mesmo.
- Anote essa medida em milímetros e ou polegadas.
- Meça a Abertura (B)
- A abertura é a distância interna entre as duas pernas do grampo em “U”.
- Posicione a trena ou paquímetro na parte interna do grampo, medindo a largura disponível.
- Essa medida deve ser compatível com a largura do feixe de molas e sapata de grampo para encaixe.
- Meça o Comprimento (C)
- O comprimento total inclui a distância da base curva do grampo até a ponta da perna roscada.
- Para grampos em “U”, considere o comprimento incluindo o meio da curva.
- Utilize a trena para registrar essa dimensão em milímetros e ou centímetros.
- Outras Medidas Importantes
- Altura útil: No caso de grampos em “U”, meça a altura interna do grampo desde a base até o ponto mais alto da curva.
- Espessura das roscas: Caso necessário, utilize o paquímetro para medir a espessura interna das roscas e a distância entre os fios.
- Registre Todas as Medidas
- Organize as medidas anotadas em uma tabela ou lista para evitar confusões.
- Exemplo de registro:
- A (bitola): 18 mm
- B (abertura): 82 mm
- C (comprimento): 240 mm
Dicas Práticas para Medições Corretas
- Use ferramentas adequadas e calibradas: Um paquímetro desalinhado ou uma trena desgastada pode comprometer a precisão.
- Confirme as medidas duas vezes: Essa prática reduz significativamente os erros.
- Evite medir peças ainda montadas: Retire o grampo do feixe de molas antes de medir, garantindo acesso total às dimensões.
- Remova sujeira e ferrugem: Pequenos resíduos podem alterar as medidas.
Conclusão
Com as medidas A (bitola), B (abertura) e C (comprimento) devidamente registradas, você poderá identificar o grampo de mola correto para o seu caminhão e ou carreta. Sempre consulte fornecedores confiáveis para garantir que a peça adquirida seja de qualidade e compatível com o seu veículo.
Se tiver dúvidas, entre em contato com especialistas ou fabricantes para suporte adicional. Medir corretamente o grampo de mola é um passo essencial para a segurança e o bom funcionamento do caminhão.
